Arreglar el cuentavueltas de un reproductor de cintas

Continuamos esta sección de Taller con una reparación muy sencilla: Arreglar el cuentavueltas de un reproductor de cassetes, una avería (si se puede llamar avería) muy común en estos aparatos. En este caso se trata del reproductor Sony Bit-Corder SDC-600S.
Necesitamos lo siguiente:

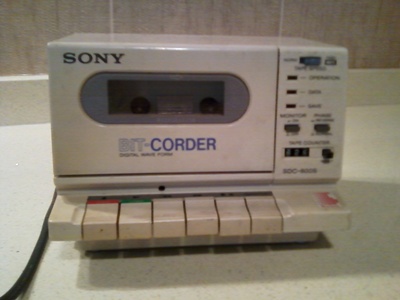

- El reproductor propiamente dicho al que no le funcione el cuentavueltas:

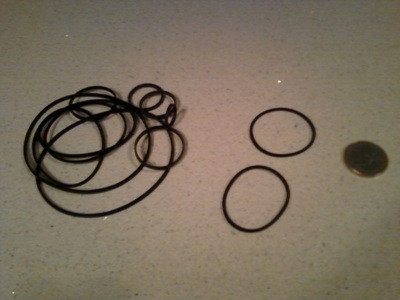

- Una goma elástica negra, de las que usamos para las disketeras o para los cassetes de nuestros "aparatos":

Éstas son fáciles de encontrar y bastante baratas. Por 4 euros he conseguido todas las que se ven en la foto. He puesto una moneda de un euro para que se vea el tamaño de las que son apropiadas para este arreglo. El diámetro será de unos 3 centímetros más o menos (conviene que la goma se quede tensa una vez puesta).

Lo primero de todo es abrir el reproductor, en este caso el Bit-Corder lleva 3 tornillos en la parte trasera que procedemos a quitar, dejando así a la vista "las tripas" del cacharro:

Ahora tenemos que separar el mecanismo completo de la carcasa. Tenemos que localizar dos tornillos de color cobre, uno en la parte inferior izquierda y otro en la superior derecha. Los quitamos y buscamos otros 2 tornillos que se encuentran en la parte de abajo de la carcasa, una vez suelto todo, procedemos a sacar todo el interior (ojo, con cuidado de no tirar demasiado, que hay cables conectados al frontal):

Una forma fácil de sacar todo el interior es pulsando todas las teclas del reproductor, cosa que hace que todo quede libre y podamos tirar de él hacia atrás.

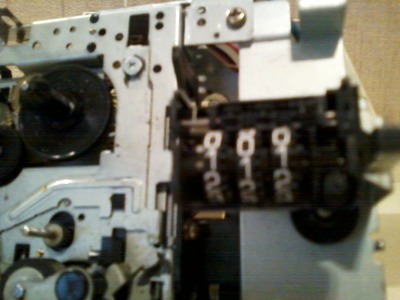

Bien ahora nos fijamos en el cuentavueltas y en su parte trasera localizamos la polea que hace que los dígitos den vueltas. Cuidado si hay restos de la anterior goma porque si los tocáis os pondréis las manos perdidas de negro y luego no salta (yo tuve que utilizar desengrasante para quitármelo, je). También miramos al rodillo de la cinta que nos queda cerca del cuentavueltas (es el del Play) y vemos que tiene una muesca o polea también:

Pues vamos a poner la goma elástica. Para colocarla en la polea del cuentavueltas tiraremos un poquito del cuentavueltas hacia afuera (sólo un poquito) para que podamos introducir la goma por detrás de la polea y ponerla correctamente. La otra punta es más fácil ponerla ya que sólo tenemos que encajarla en la muesca del rodillo. Una vez puesta, quedaría así:

Fácil, ¿verdad?. Debe de quedar algo tensa si no queremos que se suelte de su sitio con el tiempo. Bueno una cosa que me gusta hacer a mí después de arreglar algo es probarlo antes de cerrar el aparato, que más de una vez he tenido que volver a abrirlo todo al no funcionar la chapuza. Lo conectamos a la corriente (cuidado de no tocar nada del mecanismo interno que puede hacer "pupa" si hay algún cable por ahí suelto) y le damos al Play para ver su funcionamiento:

¡¡Ahí está nuestro cuentavueltas marchando a la perfección!!, ya marca 33 vueltas, jeje. Tras ver nuestro éxito, desenchufamos el reproductor y volvemos a montarlo siguiendo nuestros pasos hacia atrás y ya lo tenemos montado de nuevo. Como última prueba lo volvemos a probar una vez cerrado por si las moscas:

¡Perfecto!. Ya tenemos nuestro reproductor operativo al 100%. Ya sabremos por qué vuelta va la cinta y no tendremos que pararla "a ojo" cuando haya que hacerlo.
El arreglo de otro tipo de reproductores supongo que será exactamente igual. Lo único que cambiará será la forma de liberar todo el mecanismo para dejarlo suelto y poder trabajar con total libertad.
Aquí termino, espero que haya sido útil este mini-tutorial y ahora a reparar vuestros cuentavueltas!. Es fácil y rápido de hacer.

Cambiar la membrana al Spectrum + (plus)

Inaguro esta sección de Taller con algo muy fácil de hacer: cambiarle la membrana a un Spectrum +. Antes de empezar una advertencia: Este cambio es muy sencillo de llevar a cabo, pero si lo intentáis, hacedlo siempre bajo vuestra propia responsabilidad y riesgo. Hecha esta aclaración, vamos al lío:

Ingredientes:
- Un Zx Spectrum + con la membrana en mal funcionamiento o rota. Esto no es difícil de encontrar si lo hemos comprado en ebady o en rotocoleccion.net con la descripción "sin testear".

- Una membrana nueva, al pedirla aseguraros que es para el plus, ya que la del gomas como es obvio no sirve:

- Un destornillador de estrella para abrir el ordenador.

Empezamos, quitamos los tornillos de la parte de atrás del ordenador. Una vez quitados, colocamos el Spectrum en su posición natural (con el teclado para arriba) y levantamos suavemente la parte superior. Veremos las cintas de la membrana vieja conectadas a la placa. Desenchufamos las dos fajas y separamos las dos partes del ordenador:

La parte que nos interesa es la del teclado. La parte inferior (la de la placa) la apartamos para poder trabajar con más espacio.
Ahora quitamos todos los tornillos de la plancha blanca para liberar la membrana. También debemos quitar los tornillos de las dos pestañas que sujetan las dos fajas de la membrana.

Fijaros bien como está colocada la membrana vieja para no poner la nueva del revés. De todas formas la membrana lleva unos agujeros que hacen que sea muy raro colocarla al revés. Al ponerla deberá quedar la faja más ancha a la derecha según miramos:

Colocamos de nuevo todos los tornillos y atornillamos las pestañas que "agarran" a las fajas. Yo al colocar cada pestaña procuro que las fajas no queden muy tensantes entre la placa y la pestaña. Esto se consigue empujando un poquito de la faja hacia dentro mientras atornillamos sus dos tornillos. Así queda después de atornillarlo todo de nuevo:

Listo. Ahora colocamos la parte superior de nuevo encima de la de la placa del Spectrum, siempre acordándonos de enchufar las dos fajas de la membrana a sus conectores correspondientes en la placa base. Ya sólo queda cerrar el Spectrum y apretar los tornillos. Ah, y probarlo claro está:

Ya van todas las teclas, antes me fallaban algunas ya que la membrana estaba tocada por un lado. Como veís es bastante fácil de hacer el cambio de membrana. Como curiosidad, decir que ahora las teclas están como más duras de pulsar, normal ya que la membrana está sin uso y cuesta un poco más escribir.
